GENEVO SMART CAM

UŽIVATELSKÝ MANUÁL

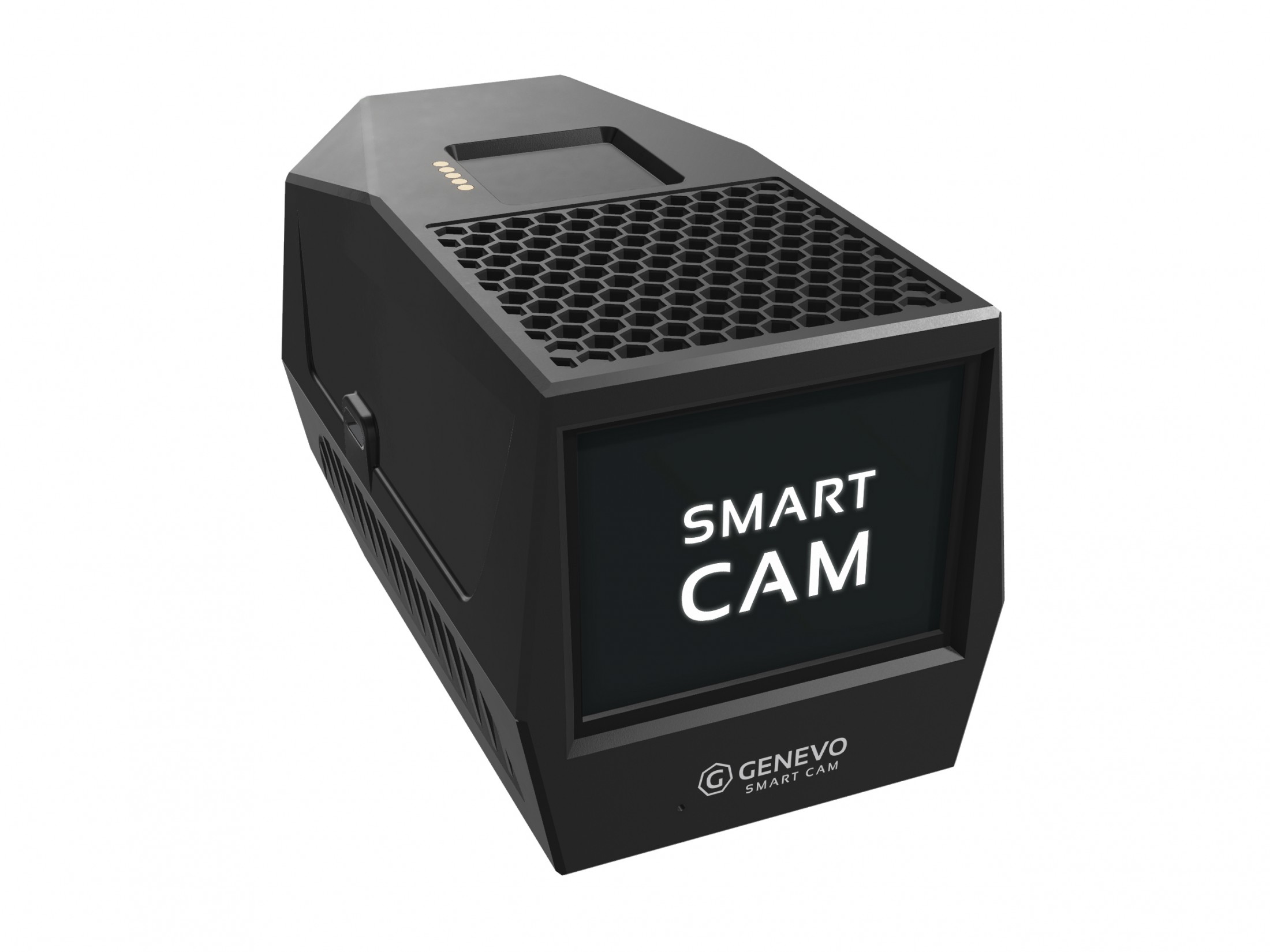

MAX

GRATULUJEME K ZAKOUPENÍ PRVNÍ CHYTRÉ KAMERY PRO ROZPOZNÁNÍ RZ POLICEJNÍCH VOZIDEL

ÚVOD:

HLAVNÍ FUNKCE GENEVO SMART CAM

GENEVO SMART CAM funguje na základě optické detekce zajištěné vysoce kvalitním objektivem vlastní konstrukce a následným zpracováním OCR modelem GENEVO AI. SMART CAM rozpoznává RZ snímaných vozidel, čte z nich potřebné informace, a v případě, že se informace shoduje s integrovanou databází, je řidiči hlášen „poplach“.

SMART CAM je určena k informování řidiče o přítomnosti zájmových, zejména policejních vozidel, a její potenciál je zejména v detekci pasivních měřicích technologií typu PolCam a Soitron mSpeedDetV (cejchovaný tachometr), které se vyskytují v neoznačených vozidlech Policie ČR.

Kamera detekuje zejména následující typy vozů policie:

BMW 540i
Škoda Superb
Škoda Kodiaq
Škoda Octavia
Dohledové dodávky policie

SOUČÁSTI BALENÍ

Chytrá kamera GENEVO SMART CAM
USB-C adaptér do autozapalovače
Napájecí USB-C kabel
Magnetický nalepovací držák
Statická fólie na okno pod 3M pásku
Křížový šroubovák pro regulaci úhlu držáku
Náhradní 3M adhezní páska na okno
Látkový obal z mikrovlákna

INTERPRETACE POPLACHŮ

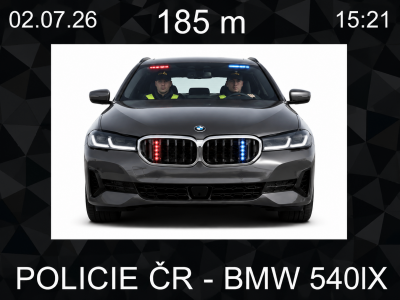

Při detekci policejního vozidla kamera zobrazí vizuální upozornění na displeji a zazní hlasové upozornění. Pokud kamera zahlásí detekci, následujících 30 sekund se poplach opakovaně neozve, pokud dochází k detekci stejného vozu. Uživatel má možnost stisknout tlačítko MUTE. Pokud jedete za vozidlem delší dobu a stisknete tlačítko MUTE, detekce stejného vozidla nebude nahlášena, pokud mezi poslední detekcí po stisknutí tlačítka MUTE a další detekcí neuplyne alespoň 1 minuta. Ztlumení tlačítkem MUTE vypíná pouze zvuk poplachu – samotné upozornění se na displeji zobrazí i nadále. Přímo na úvodní (klidové) obrazovce je navíc ikona reproduktoru, kterou lze zvuk poplachů vypnout trvale, do opětovného zapnutí stejnou ikonou.

FILTROVÁNÍ KATEGORIÍ POPLACHŮ

V menu pod položkou KATEGORIE si můžete zvolit, na jaké typy vozidel Vás má kamera upozorňovat (např. Policie ČR – neoznačená/označená, městská policie, hasiči, ambulance, ostatní). Vypnuté kategorie poplach nevyvolají.

Přepínačem VŠECHNY / POUZE OVĚŘENÉ lze navíc omezit poplachy jen na vozidla, u kterých je záznam v databázi oficiálně ověřený – snižuje počet případných chybných/neověřených detekcí.

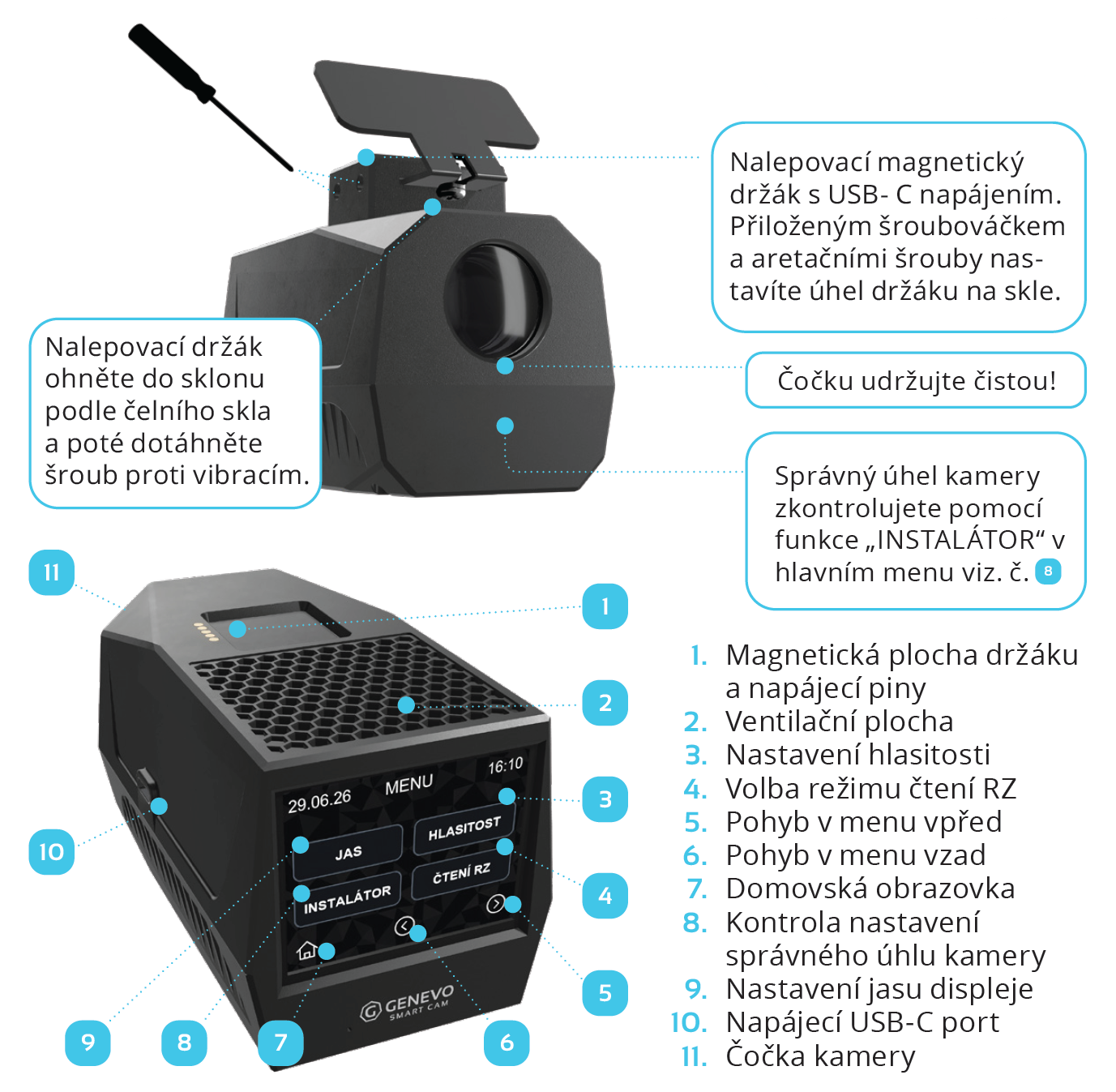

RYCHLÝ PRŮVODCE

Detailní návod k nalepení držáku najdete níže.

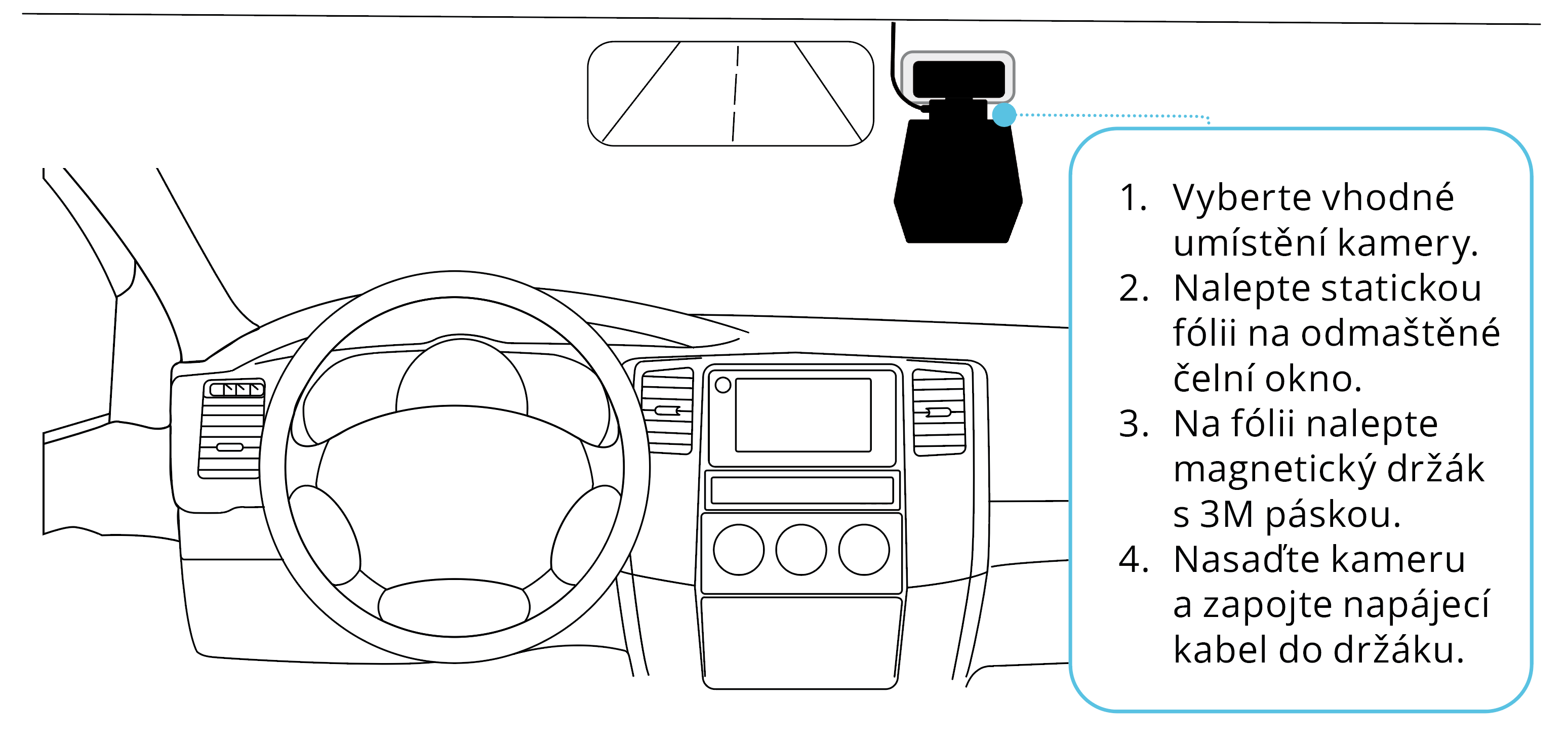

UMÍSTĚNÍ KAMERY

Kamera se umisťuje na magnetický držák, který je součástí balení. Magnetický držák umístěte na čelní sklo tak, aby zařízení nebránilo zornému poli řidiče (dle vyhlášky č. 341/2014 Sb.) a zároveň mělo čistý výhled. Doporučujeme umístit zařízení v blízkosti vnitřního zpětného zrcátka, co nejblíže k horní hraně středu čelního skla.

!POZOR! Okrajová horní část čelního skla některých automobilů může vykazovat optické zkreslení vlivem zvýšeného vrstveného zakřivení laminovaného skla. V této oblasti dochází k většímu lomu světla a možné refrakční chybě, což může výrazně snížit detekční schopnosti kamery. Při instalaci kamery doporučujeme vyhnout se místům s největším zakřivením.

INSTALACE KAMERY:

!POZOR! Instalace kamery SMART CAM není jednoduchá a vždy ji doporučujeme svěřit odbornému servisu / vašemu prodejci.

NALEPENÍ MAGNETICKÉHO DRŽÁKU POMOCÍ STATICKÉ FÓLIE

Správná instalace kamery pomocí statické fólie je důležitá pro zajištění pevného uchycení, zabránění vzniku vzduchových bublin a pro možnost pozdějšího snadného sejmutí držáku kamery. Postupujte podle následujících kroků.

Upozornění: Nelepte fólii a držák na zmrzlé sklo, ideální teplota je nad 10 °C.

1. Vyberte vhodné umístění kamery, nejlépe v blízkosti zpětného zrcátka

Zařízení nesmí omezovat výhled řidiče (v ČR nesmí bránit výhledu)

2. Zkontrolujte, že kamera má dobrý výhled na vozovku

A není umístěna mimo dosah stěračů

3. Čelní sklo důkladně očistěte

Např. isopropylalkoholem nebo čističem na skla bez obsahu silikonů

4. Sejměte ochrannou vrstvu ze samolepicí statické fólie

Nedotýkejte se lepicí plochy fólie prsty
Statickou fólii neinstalujte na černé tečkování (frit)

5. Samolepicí statickou fólii přiložte na sklo bez vyvíjení tlaku

6. Vyhlaďte fólii od středu ke krajům a odstraňte vzduchové bubliny

Fólie musí být dokonale přilnutá k povrchu skla
Pokud se objeví drobné bubliny, ve většině případů samy zmizí během 1–2 dnů

7. Na nalepenou samolepicí statickou fólii připevněte držák kamery

Přitlačte držák pevně, ale s citem

8. Nasaďte kameru na přilepený magnetický držák

PŘIPOJENÍ NAPÁJENÍ

Napájení se připojuje prostřednictvím originálního 12 V / 5 V USB-C adaptéru do autozásuvky (zapalovače), do kterého se připojí USB-C kabel. Druhý konec se připojí do magnetického držáku s vestavěnou USB-C zásuvkou (nebo do konektoru na těle kamery). Alternativně doporučujeme napájení prostřednictvím kabelu pro pevnou montáž - pro více informací kontaktujte svého prodejce.

Konektor USB-C na kameře slouží pouze k napájení kamery. Není určen pro připojení mobilních telefonů, tabletů ani jiných standardních USB zařízení. Připojení nekompatibilního zařízení může způsobit jeho trvalé poškození.

Při nasazování nebo sundávání kamery dbejte na zvýšenou opatrnost, magnety v držáku jsou silné pro zajištění pevného uchycení. Při manipulaci, nasazení a odejmutí z držáku postupujte opatrně. Nevystavujte platební karty, elektronické nosiče dat ani kardiostimulátory působení magnetického pole.

Kamera je po zapojení do zdroje napájení plně aktivní a nastavená.

!POZOR! Pro napájení kamery používejte výhradně originální napájecí kabeláž.

NASTAVENÍ SPRÁVNÉHO VÝHLEDU KAMERY

Pro správné umístění kamery GENEVO SMART CAM, respektive pro její ideální výhled, je v MENU třeba spustit „Instalátor“, který Vám na displeji zobrazí kalibrační prvky a pomůže nasměrovat kameru správným směrem.

Doporučujeme kalibrovat na rovné silnici (bez převýšení a zatáček), postavte vozidlo s kamerou tak, aby kamera měla výhled na horizont. Instalátor umožňuje možnosti kalibrace na různé vzdálenosti (50/100/150/200 metrů, pro referenci je na displeji obrys auta) v závislosti na možnostech uživatele.

Nad rámec vzdáleností 50–200 m lze v Instalátoru navíc aktivovat přiblížení (zoom) obrazu až na vzdálenost cca 600 m (ikona lupy vedle tlačítek +/−) – vhodné pro kontrolu záběru kamery i na větší vzdálenost.

Horizontální kalibrace: Zašroubováním/vyšroubováním stavěcích šroubků na pravé straně držáku regulujete směr zorného pole kamery vlevo nebo vpravo - použijte šroubovák, který naleznete v balení. Pro zamezení samovolného pohybu kamery v horizontální ose je nutno stavěcí šroubky utáhnout.

Vertikální kalibrace: Nalepovací držák ohněte podle sklonu čelního skla tak, aby kamera směřovala mírně dolů a poté dotáhněte šroub v přední části držáku tak, aby způsobil pnutí, které účinně brání vzniku nežádoucích vibrací při jízdě na nerovném povrchu.

V menu je k dispozici i krátké instruktážní video k instalaci kamery (NÁVOD INSTALACE), které lze přehrát přímo na displeji.

POZOR! Při snížené viditelnosti (tma, déšť, sníh, mlha apod.) se kvalita a vzdálenost detekce snižují.

PÁROVÁNÍ Wi-Fi + AKTUALIZACE KAMERY

Pro dlouhodobě správnou funkčnost kamery (aktualizace databáze + firmware kamery) je nezbytné zajistit kameře Wi-Fi přístup k internetu. Aktualizaci doporučujeme provádět pravidelně, nejméně jednou za měsíc z důvodu aktuálnosti databáze zájmových objektů a dále z důvodu aktuálnosti firmwaru (průběžná vylepšení). Kamera se připojí k dostupné Wi-Fi a aktualizuje se vždy po zapnutí.

Zadání Wi-Fi sítě se provádí v menu kamery pod záložkou Wi-Fi. Kliknutím kamera vyhledá dostupné Wi-Fi sítě, kdy po výběru sítě a zadání hesla prostřednictvím T9 klávesnice na displeji kamery, se kamera k dané Wi-Fi automaticky připojí.

Alternativní metoda zadání Wi-Fi sítě:

Na Vašem mobilním telefonu nebo počítači zapněte Wi-Fi
Připojte se ke síti GenevoHotspot-RZxxxxx
Přejděte na MySmartCam.Genevo.com (načtením QR kódu z obrazovky nebo opsáním odkazu do prohlížeče)
Zadejte přihlašovací údaje k síti (tyto údaje se uloží do vnitřní paměti Vaší SmartCam)
Uložte nastavení

Aby se kamera mohla aktualizovat, musí být v dosahu Wi-Fi sítě, ke které se umí připojit a která má přístup k internetu. Jakmile takovou síť najde, aktualizace proběhne automaticky. Může jít o běžnou domácí Wi-Fi, router v garáži nebo hotspot sdílený z mobilního telefonu - na typu připojení nezáleží, důležité je, aby zařízení znalo přihlašovací údaje a bylo v dosahu signálu.

Aktualizaci nemusíte čekat na automatické spuštění po zapnutí – v menu kamery pod položkou AKTUALIZOVAT ji lze kdykoliv spustit i ručně. Kamera se v takovém případě sama připojí k dostupné Wi-Fi síti a aktualizaci provede.

Na displeji se zobrazí volba mezi „BĚŽNÁ AKTUALIZACE“ (doporučená, použije se pro naprostou většinu případů) a „KOMPLETNÍ AKTUALIZACE“ (použijte pouze pokud zařízení nefunguje správně).

DOPLŇUJÍCÍ INFORMACE:

Menu kamery dále obsahuje položky MySmartCam Connect (QR kód/odkaz na portál mysmartcam.genevo.com) a Nahlásit RZ (QR kód/odkaz na mysmartcam.genevo.com/databaze pro nahlášení registrační značky do databáze).

ŘEŠENÍ PROBLÉMŮ

CHYBA	ŘEŠENÍ
Po startu se neozve zvuková hláška a displej a ventilace nenaběhnou.	1. Zkontrolujte, zda máte správně napájenou kameru (správně zapojený originální kabel nebo uchycení na napájecích pinech držáku).
	2. Proveďte vynucený update přes portál MySmartCam.Genevo.com.
	3. Kontaktujte Vašeho prodejce.
Po startu se neozve zvuková hláška, displej je lehce podsvícen a větrák běží.	Zkontrolujte zdroj napájení.
Ozve se hlášení: Zařízení je přehřáto.	Zkontrolujte průchodnost větracích otvorů kamery.
Ozve se hlášení: Chyba ALS senzoru.	Senzor okolního světla je nedostupný. Kontaktujte svého prodejce.
Ozve se hlášení: Aktualizace nebyla úspěšná.	Zkontrolujte Wi-Fi připojení a zkuste aktualizaci spustit znovu z menu (AKTUALIZOVAT). Pokud problém přetrvává, kontaktujte podporu.

BEZPEČNOSTNÍ INFORMACE

Kamera musí být instalována v souladu s tímto dokumentem.
Doporučujeme nainstalovat kameru pomocí přiloženého držáku na čelní sklo tak, aby nebránila zornému poli řidiče a zároveň mělo čistý výhled.
Kamera musí být napájena pomocí dodávaného napájecího kabelu (zapojením do USB portu nebo 12 V zásuvky ve vozidle). Konektor zapojte do příslušné USB-C zástrčky na těle kamery, nebo magnetického držáku kamery.
Před použitím přístroje zkontrolujte legislativu v místě užití.
Pokud si přejete zlikvidovat elektrické a elektronické zařízení, kontaktujte prosím svého prodejce nebo dodavatele pro další informace.
Přístroj používejte pouze v souladu s uživatelským manuálem.
Poškozený přístroj nikdy nepoužívejte!

TECHNICKÉ PARAMETRY

Rozměry: D: 105 mm x Š: 61 mm x V: 64 mm
Provozní napětí: 7 – 32 V DC
Provozní teplota: 0 °C ~ +45 °C
Skladovací teplota: -30 až +80 °C

PROHLÁŠENÍ O SHODĚ

Výrobce, společnost GENEVO s.r.o., tímto prohlašuje, že kamera GENEVO SMART CAM splňuje základní požadavky a další relevantní ustanovení. Úplné prohlášení o shodě naleznete na: www.genevo.com/en/ce-smart-cam.pdf
