OBSAH

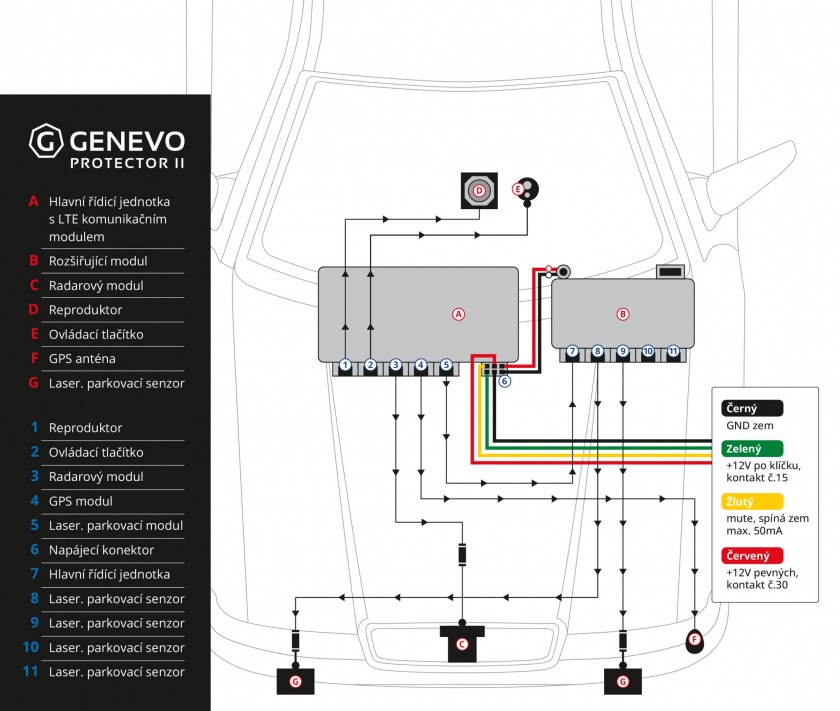

• Schéma zapojení
• Instalace zařízení
• Zapojení napájení
• Ukázky zapojení kabeláže
• Technické parametry

---

SADA OBSAHUJE:

• 1x Radarovou anténu s 4m kabelem a konektorem
• 1x GPS anténu s 6m kabelem a koncovkou
• 1x Hlavní řídící jednotku
• 1x Napájecí kabel s konektorem
• 1x Multifunkční tlačítko s 3m kabelem a koncovkou
• 1x Reproduktor s 1,5m kabelem a koncovkou
• 1x Univerzální držák radarové antény
• 1x Spojovací materiál na upevnění antény
• 1x Kartička s přístupovými údaji k online správě zařízení

---

---

MONTÁŽ RADAROVÉ ANTÉNY

Anténa radarového modulu je extrémně jemné a citlivé zařízení zachycující signály, které vysílá radar a proto je výběr místa pro její instalaci rozhodující, aby byla zaručena správná funkce a dobrá citlivost. Anténa se instaluje do přední části vozu, většinou do plastového nárazníku nebo za přední mřížku před chladič vozidla tak, aby šipka na anténě směřovala dopředu. Ideální je umístit anténu do průduchu nárazníku ve výšce 30 - 50 cm nad vozovkou a na místo, kde antena nebude vidět z vně automobilu (do podběhu, za plast k mlhovkám). Pokud se rozhodnete anténu namontovat tak, že nárazník kryje přední část antény, přesvědčete se, zda-li není v nárazníku kovová výztuha případně jiný kov (pochromování), který by anténu částečně nebo úplně odstínil. Vždy instalujte anténu do vertikální polohy „na stojato“, kdy má anténa pro použití v ČR a SK maximální citlivost a minimum falešných poplachů.

Dále je potřeba dodržet co největší vzdálenost antény od tepelných zdrojů, například chladiče motoru a klimatizace, od kterých se anténa může zahřívat. V případě nedodržení dostatečné vzdálenosti nebude zaručena správná funkčnost a vlivem zvýšené teploty může dojít k přehřátí antény. Jestli se chcete těmto problémům vyvarovat, anténu umístěte co nejdál od tepelných zdrojů, případně zajistěte volný přístup proudícího vzduchu, který bude za jízdy anténu ochlazovat. V případě nejasností při umístění radarové antény, neváhejte kontaktovat Vašeho prodejce.

UCHYCENÍ RADAROVÉ ANTÉNY

• Pro montáž antény je v balení dodáván originální držák s předvrtanými otvory. Kvůli stabilitě antény je nutné anténu pevně uchytit, například použít šroubové úchyty na obou stranách antény. Při montáži však dejte pozor na případné mechanické poškození antény, na které se nevztahuje záruka! Například při použití šroubů, kdy příliš dlouhé šrouby (bez použití podložek) mohou "provrtat" kryt antény. Anténu je možno k držáku uchytit také pomocí kvalitního tmelu. Záruka se nevztahuje také na škodu způsobenou neodbornou montáží či demontáží zařízení (či jeho součástí). Výrobce, ani prodejce zároveň nenese odpovědnost za dodatečné náklady vzniklé instalací či demontáží zařízení.

KABEL RADAROVÉ ANTÉNY

• Po připevnění antény spojte kabel antény pomocí druhé části spojovacího konektoru. Protáhněte kabel antény k přední přepážce mezi motorovým prostorem a kabinou řidiče. Doporučujeme jej přidat k existující kabeláži a přichytit pomocí upevňovacích pásků. Kabel a spojovací konektor antény je odolný vůči prostředí motorového prostoru a umožňuje snadné spojení a rozpojení při změně místa uchycení antény nebo její výměně. Při instalaci kabelu mějte na paměti, že kabel se nesmí dotýkat horkých částí vozu a nesmí být instalován v místech zvýšené teploty. Zejména je nutné zamezit případnému kontaktu kabeláže s pohyblivými částmi motoru, jako je alternátor, nebo vrtule chladiče!

• K protažení kabelu do prostoru kabiny řidiče použijte originální průchodku s kabely. Pokud v ní není dostatečné místo k protažení, je nutno navrtat potřebný otvor a tím protáhnout koncový konektor s kabelem. Při vrtání otvoru zachovejte maximální opatrnost tak, abyste nepoškodili okolní kabeláž, případně jinou část vozidla! Při protahování dávejte pozor také na poškození koncového konektoru! Po protažení kabelu je nutné otvor zajistit vhodným např. silikonovým tmelem, abyste zabránili pronikání vlhkosti do vozidla. Zkontrolujte také, zda je kabel tak dlouhý, aby dosáhl do požadované polohy. Kabel antény měří 4 metry.


---

MONTÁŽ LASEROVÉHO MODULU

• Venkovní senzory - mohou být být namontovány v přední masce vozidla nebo nad nárazníkem, případně také v zadní části vozidla. Dbejte zvýšené opatrnosti, abyste jste v průběhu instalace nepoškodili kabel, nebo konektor (poškození kabelu či odstranění konektoru vede k zániku záruky). Pro zajištění lepšího vzhledu vozidla je možno pro zakrytí čidel použít speciální neprůhledné plexislo "Perspex". Více informací se dozvíte u vašeho prodejce.

• K protažení kabelu do prostoru kabiny řidiče použijte originální průchodku s kabely. Pokud v ní není dostatečné místo k protažení, je nutno navrtat potřebný otvor a tím protáhnout koncový konektor s kabelem. Při vrtání otvoru zachovejte maximální opatrnost tak, abyste nepoškodili okolní kabeláž, případně jinou část vozidla! Při protahování dávejte pozor také na poškození koncového konektoru! Po protažení kabelu je nutné otvor zajistit vhodným např. silikonovým tmelem, abyste zabránili pronikání vlhkosti do vozidla. Zkontrolujte kabel, zda je tak dlouhý, aby dosáhl do požadované polohy. Kabel u čidla měří 1 metr a kabel, kterým se čidlo spojuje s řídící jednotkou laserového modulu je dlouhý 4 metry. Celkem 5 metrů kabelu může být prodlouženo prodlužovacím kabelem (volitelné příslušenství) o dalších 2,5 metru.
• Při spojení kabelů použijte na dané místo smršťovací pásku pro docílení vlhkotěsnosti. Pro smrštění smršťovací pásky použijte horký vzduch nebo zapalovač. Pomocí přiložené oboustranné lepicí pásky připevněte senzor v držáku do požadované pozice, která nabízí čistý výhled dopředu nebo dozadu. Je-li to zapotřebí, můžete držák dodatečně ohnout do požadované pozice. Ujistěte se, že je senzor pevně upevněn, aby vydržel vibrace při jízdě. Dále se ujistěte, že je senzor ve vodorovné poloze (použijte např. vodováhu) a míří přímo před / za vozidlo.

• 1. VOLITELNÉ: Prodlužovací kabel 2,5m.
• 2. Pro zajištění 100% odolnosti proti vlhkosti použijte na konektor průhlednou smršťovací pásku..

• Řídící jednotka - se instaluje do interiéru vozidla pod polstrování, nebo pod palubní desku dle vašeho uvážení, ovšem pouze tam, kde nepřijde do styku s vodou. Napájení řídící jednotky laserového modulu připojte pomocí speciálních pinů k řídící jednotce zařízení (viz obrázek ZDE). Poznámka: 1A pojistka je umístěna v řídící jednotce zařízení. Pokud požadujete dodatečnou pojistku, může být nainstalována externě na kabeláži (není nutné). Poté, co je řídící jednotka laserového modulu připojena k jednotce zařízení, připojte senzor do jedné z „S“ zásuvek. Pokud máte více než jeden senzor, připojte je všechny, přední senzor dopředu a zadní senzor do zadní části vozidla.

• Dále propojete laserový modul komunikačním kabelem s hlavní jednotkou zařízení (označeno "Rozšiřující modul", na laserovém modulu označeno "C".

---

VLASTNÍ NASTAVENÍ LASEROVÉHO MODULU

• Verzi připojeného laserového modulu nastavíte pomocí webového rozhraní.
  Nastavení je odlišné pro jednotlivé laserové modely:

• GENEVO LP - Není třeba nic nastavovat
• GENEVO FF - Není třeba nic nastavovat
• AL Priority - Pokud jste jednotku neobdrželi v balení společně s PROTECTOR II, není pravděpodobně přednastavena a před připojením AL Priority k zařízení PROTECTOR II je nutno provézt několik základních úkonů:

1. Zaktualizujte AL Priority jednotku na aktuální firmware na http://www.alpriorityupdate.com/
2. Nastavte na jednotce funkci 4x9 (Key-lock):

• Stiskněte dlouze Menu tlačítko. LED se rozsvítí žlutě.
• Stiskněte tlačítko MENU 7x a stiskněte klávesu Enter. Systém přejde do nabídky kde lze zadat kód 4x9 (tedy zadáte toto 4x stejně).
• Nyní stiskněte tlačítko Menu 9 krát, poté stiskněte klávesu Enter. Počkejte na zvuk sekvence. LED je bílá.
• Nyní stiskněte tlačítko Menu 9 krát, poté stiskněte klávesu Enter. Počkejte na zvuk sekvence. LED je bílá.
• Nyní stiskněte tlačítko Menu 9 krát, poté stiskněte klávesu Enter. Počkejte na zvuk sekvence. LED je bílá.
• Nyní stiskněte tlačítko Menu 9 krát, poté stiskněte klávesu Enter. Počkejte na zvuk sekvence. LED je bílá.
• Po úspěšném zadání zelená dioda signalizuje, že Key-lock-ochrana byla aktivována.

3. Na http://www.alpupdate.com/cs/Setup nastavte AL Priority jednotku dle Vašich preferencí. Je nutné nastavit "Trvání LID ochrany" na "Bez limitu", a "Unicam camera" pro přední čidla. Zbytek nastavení necháme na Vás. Doporučujeme vypnout parkovací funkce. Dále podle vašich preferencí vyberte, které z možných laserů si aktivujete.

---

---

---

---
